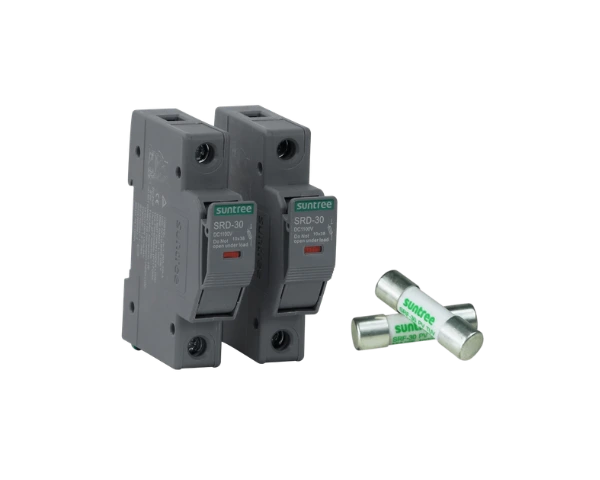

SRD-30 Fusible de CC.

  • El estado del interruptor se verifica visualmente mediante indicadores.
  • Enchufable, fácil reemplazo del núcleo.
  • Caja ignífuga V0.
  • Específico para aplicaciones fotovoltaicas.
  • Las partes portadoras de corriente están fabricadas en cobre.
  • Montaje en riel DIN.
  • Cuenta con protección contra cortocircuito y sobrecarga

Ventajas del producto

Esta serie de fusibles y portafusibles esta diseñada específicamente para la industria fotovoltaica. Estos productos se utilizan para la protección contra sobrecorrientes en circuitos principales y equipos con una tensión nominal no superior a CC 1000V, una corriente nominal no superior a 30A y una capacidad de cortocircuito nominal no superior a 30kA. Se utilizan principalmente en sistemas de almacenamiento de energía, cajas combinadoras solares fotovoltaicas, como protección contra cortocircuito y sobrecarga para dispositivos de generación de energía fotovoltaica solar, baterías y otros.

Especificaciones técnicas


Modelo del Producto SRD-30 (Interruptor con fusible)
Referencias normativas IEC/EN60947-1 IEC/EN 60947-3
Tensión de aislamiento nominal (Ui) 1200V
Tensión de funcionamiento nominal (Ue) CC1100V
Corriente de funcionamiento nominal (Ie) 1A-30A
Tensión de impulso resistente nominal (Uimp) 6kV
Potencia disipativa nominal aceptada <4W
Número de polos 1P
Corriente de cortocircuito limitada nominal 30kA
Tamaño de fusible coincidente φ10×38mm
Clase de protección IP20
Categoría de uso PV-0
Método de instalación Riel DIN de 35 mm
Capacidad de cableado 1-10mm²
Par de apriete del tornillo de cableado/bloque de terminales M5/1.8-2.3N.m
Longitud del cable pelado 13mm
Modelo del Producto SRF-30 (Esbozo de Fusible)
Referencias normativas EN60269-1 EN 60269-6
Tensión de funcionamiento nominal (Ue) CC1000V
Corriente de funcionamiento nominal (Ie) 6A、8A、10A、12A、15A、16A、20A、25A、30A、32A
Potencia disipativa nominal aceptada ≤4W
Corriente de cortocircuito limitada nominal 20KA
Tamaño de fusible coincidente φ10×38mm
Categoría de uso PV-0
